5インチゲージ製品
(線路の幅が127mm)

■お取扱いメーカー(2007年5月現在)■
①車両・車両関係部品・線路
みたちおもしろ機械工房製
「あおぞら鐵道王国シリーズ」

※下記商品につきましては、今後よりよい製品のために、改良のため設計変更が行われる場合があります
ので、ご了承ください。

■　台　車　■　　

▲画像はMTR501 みたちおもしろ機械工房製	製品名：5インチ付随台車キット(軌間127mm) 品番：MTR501(5インチ) 　大型乗用鉄道模型を造るとき、特殊な工作機械がないとできない部分が台車です。そんな車両用の台車が、簡単な工具で組み立てられる設計で誕生しました。車軸の交換により軌間(線路の幅)が5インチ(127mm)と3.5インチ(89mm)の両用となる無動力の付随台車です。 ■ 仕様 ■ 台車重量：5.2kg 固定軸距離：214mm 最大軸重：75kg 車輪径：Φ79mm バックゲージ：MTR501は115.4ｍｍ　 1セット(1台車分) ￥31,500(税込・送料別)
▲MDT511 みたちおもしろ機械工房製	製品名：5インチ動力台車キット（軌間127mm）品番：ＭＤＴ５１１　みたちおもしろ機械工房はじめての動力台車です。簡単な工作で、強力なパワーのモーター付車両が完成します。ブラシレスＤＣモーター(DC24V・定格電流3.4A)の採用により電動機はメンテナンスフリーです。コントローラー用の電子部品(モーター用ドライバー・可変抵抗器・スイッチ・ケーブル類ほか)が付属していますので、箱をご用意頂ければ、少し電気の配線工作力のある方ならコントローラーが完成し、強力な動力ユニットが出来上がります。(別売の配線済コントローラー用ボックスも販売中)電源は自動車用の12ボルトバッテリーを2ヶご用意ください。直列で使用します。 ■ 仕様 ■ 台車重量：15.3kg 固定軸距離：220mm 最大軸重：75kg 車輪径：Φ105mm バックゲージ：119mm 車輪外周トルク：12kgf・cm 最大速度：約4km/h 1セット(1台車分) ￥59,800(税込・送料別)
	製品名：動力台車ＭＤＴ５１１専用コントローラー品番：ＭCB５５１　動力台車(MDT511)の組立済みの専用コントローラーセットです。配線組立がめんどうな方などにお勧めです。他のメーカーの動力ユニットにはご使用になれません。またご購入検討の方は、かならず動力台車(MDT511)との組み合わせ購入をお勧めいたします。(部品がムダになりません) ■ 構成部品 ■ コントローラー本体ドライバーケース・接続ケーブル・コントローラー⇔ドライバーケース間1m ドライバーケース⇔バッテリー間1m モーター⇔ドライバーケース間30cm バッテリー2台接続用1m 1セット(完成品) ￥25,000(税込・送料別) ▲ＭＤＴ５１１と同時購入の場合の特価￥35,000(税込・送料別) ▲通常購入の場合の価格です
▲MTR511 みたちおもしろ機械工房製	製品名：5インチ付随台車キット（軌間127mm）品番：ＭＴＲ５１１　動力台車ＭＤＴ５１１を無動力した付随台車です。 ■ 仕様 ■ 台車重量：13kg 固定軸距離：220mm 最大軸重：75kg 車輪径：Φ105mm バックゲージ：119mm 1セット(1台車分) ￥45,000(税込・送料別)
	製品名：台車用連結器ブラケット品番：ＭSB501 　MTR501・MDT511・MTR511の台車に、朝顔形連結器MTC542を取り付けるための専用金具(ブラケット)です。 1個(1台車分) ￥4,000(税込・送料別)

ヒント!!MDT511(動力台車)とMTR511(付随台車)を、それぞれ1ヶ使用するとボギー式車両が造れます。

▲ボギー車の作例

▲組立位置図

　動力台車と付随台車の上に、自作のフレームを乗せ、これに電源となるバッテリーや自作コントローラーを設置。　　
　これだけで、自分だけの“乗れるミニ鉄道車両”ができあがります。

■　車両と部品　■

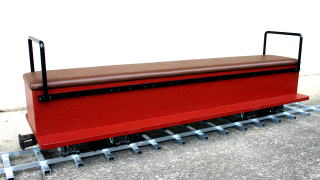

▲乗用客車・画像は手すり(2本のみ)と連結器が追加されています) 　　　　　　　　　　　　　　　　　　　　　みたちおもしろ機械工房製	製品名：乗用客車キット（軌間127mm）品番：ＭＰＣ５２１　クッション付の乗り心地の良い乗用客車です。安定感が優れている付随台車ＭＴＲ５０１キットが二個付属しております。定員は大人では３人。子供では５人乗車可能です。本製品はキット形式の販売ですが、木製部分はブラウンの塗装済みです。 ■ 仕様 ■ 重量：35kg 台車間距離：915mm 最大軸重：75kg 全長：1400mm 全幅：400mm 全高：レール上面より手すりまで460mm 　　　　　レール上面より椅子まで330mm ※台車の仕様は付随台車ＭＴＲ５０１キット参照 1セット(台車1組付) ￥105,000(税込・送料別)
▲手すりみたちおもしろ機械工房製	製品名：乗用客車取り外し可能手すり　乗用客車に使用する手すりです。黒焼付け塗装処理により強固な塗膜となっております。大人３人。子供５人の位置に簡単取り付け可能です。車体に取り付けるブラケット(取り付け用金具)と五本の手すりのセットです。 1セット(５本入) ￥21,000(税込・送料別)
▲朝顔形連結器みたちおもしろ機械工房製	製品名：朝顔形連結器～ピン・リンク式～品番：ＭＴＣ５４１　　その昔…軽便鉄道と呼ばれる規格の低い小さい鉄道で、よく使用されたのが「朝顔形連結器～ピン・リンク式～」でした。実物の連結器を5インチ(軌間127mm)ゲージに見合うように小さく製作しましたが、4.5mm厚の鉄板を使用し、強度は十分です。車体本体にネジでとめるだけで簡単に取り付けできます。黒染め表面処理を施し、見た目も実感あるこだわりの逸品です。ちなみに、朝顔形連結器というのは、その外観から花の“あさがお”に似ていることから付けられた愛称です。「ピン・リンクカプラー」とも呼ばれています。 ■ 部品構成 ■ 連結器本体とピンとリンクの三点一式 2個セット￥10,000(税込・送料別) 単品￥6,000(税込・送料別)
▲自由形産業用機関車みたちおもしろ機械工房製 ▲自由形産業用機関車の組立例その１ ※ライト等のパーツは付属していません。みたちおもしろ機械工房製 ▲自由形産業用機関車の組立例その２ ※ライト等のパーツは付属していません。みたちおもしろ機械工房製	製品名：自由形産業用機関車 (木製機関車ベーシックキット) 品番：ＭＬＷ５３１　自分だけの機関車が造れるキットが登場しました。車体は、自由形のＬ型産業用ディーゼル機関車タイプです。ボディーはMDF板、屋根は鉄板(防錆処理済)を使用しています。塗装やアクセサリーはお客様ご自身でオリジナリティーあふれる機関車を造り、走らせてみてください。組み立ては、ダボではめ込み式なので簡単にボディーが完成します。内部の動力は、動力台車ＭＤＴ５１１を別途ご購入のうえご使用ください。また、ディスプレーとして製作される場合は、付随台車も使用できますので、ご利用ください。 ■ 仕様(ボディーのみ) ■ 重量：3.3kg 全長：510mm 全幅：230mm 全高：410mm 1セット￥12,800(税込・送料別) －・－・－・－－・－・－・－－・－・－・－－・－・－・－－・－・製品名：台枠・鉄製(機関車用オプション) ￥6,800(税込・送料別) ※台枠のみで車輪等は付属していません

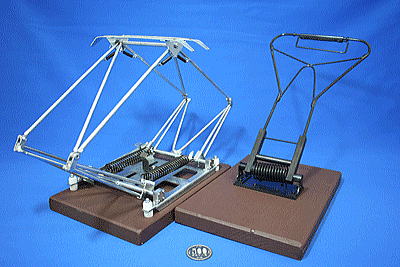

そういえば・・・電車や電気機関車の上にはなにかあったよな? みたちおもしろ機械工房では、乗用鉄道模型車両を自作される方にお使いいただくパーツとして、集電装置であるパンタグラフ（MPS16）とビューゲル（MBS01）の販売を開始しました。いずれも、5インチゲージ（8.5分の1サイズ）にマッチする大きさとなっており、自作した車両を引き立てること請け合いです。　また、インテリアとして飾ってみてはいかがでしょうか。どこからか、線路の響きが聞こえてきませんか？大きさは、パンタグラフ（MPS16）が幅170mm×長さ330mm×高さ200mm　（折りたたみ可能）、ビューゲル（MBS01）が幅85mm×長さ250mm（前後に動く）となっています。なお、本製品はダミーのため、実際に架線から電気をとることはできません念のため。また受注生産品のため、ご注文いただいてから納品まで１ヶ月ほどお時間をいただきます。　　　　　　500円玉とくらべてください！

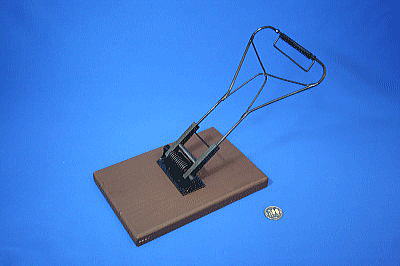

	製品名：ビューゲル品番：ＭBS01 製品：完成品　路面電車や、小型の電気車両などの集電装置として一般的であった「ビューゲル」を5インチゲージ用のサイズ8.5分／1サイズとしてモデル化しました。プロトタイプは、東京都電などのもので、あの独特な“ふとんたたき”のようなユーモラスなスタイルを忠実に模型として再現しました。なお、本品はダミーのため、実際に架線から電気をとることはできませんのでご了承ください。 ■ 仕様 ■ 幅85mm×長さ250mm（前後に動く）完成品￥21,000円（税込・送料別） ※画像の台座(茶色)は付属しておりません。 ※受注生産品のため、ご注文いただいてから納品まで約１ヶ月ほどお時間をいただく場合があります。
	製品名：パンタグラフ品番：MPS16 製品：完成品大型の乗用鉄道模型車両用として、国鉄(JR)から私鉄などで使用されているもっとも一般的なPR16パンタグラフを製品化したものです。5インチゲージ用として8.5／1サイズに縮小し、実物のスタイルをこわさないようにモデル化しました。また、本品はダミーのため、実際に架線から電気をとることはできませんのでご了承ください。 ■ 仕様 ■ 幅170mm×長さ330mm×高さ200mm 完成品￥36,750円（税込・送料別） ※画像の台座(茶色)とパンタ碍子は付属しておりません。 ※受注生産品のため、ご注文いただいてから納品まで約１ヶ月ほどお時間をいただく場合があります。

5インチゲージ新製品の
てトロ127形は↓

ピゅー

▲乗用客車・画像は手すり(2本のみ)と連結器が追加されています) 　　　　　　　　　　　　　　　　　　　　　みたちおもしろ機械工房製	製品名：乗用客車キット（軌間127mm）品番：ＭＰＣ５２１　クッション付の乗り心地の良い乗用客車です。安定感が優れている付随台車ＭＴＲ５０１キットが二個付属しております。定員は大人では３人。子供では５人乗車可能です。本製品はキット形式の販売ですが、木製部分はブラウンの塗装済みです。 ■ 仕様 ■ 重量：35kg 台車間距離：915mm 最大軸重：75kg 全長：1400mm 全幅：400mm 全高：レール上面より手すりまで460mm 　　　　　レール上面より椅子まで330mm ※台車の仕様は付随台車ＭＴＲ５０１キット参照 1セット(台車1組付) ￥105,000(税込・送料別)
▲手すりみたちおもしろ機械工房製	製品名：乗用客車取り外し可能手すり　乗用客車に使用する手すりです。黒焼付け塗装処理により強固な塗膜となっております。大人３人。子供５人の位置に簡単取り付け可能です。車体に取り付けるブラケット(取り付け用金具)と五本の手すりのセットです。 1セット(５本入) ￥21,000(税込・送料別)
▲朝顔形連結器みたちおもしろ機械工房製	製品名：朝顔形連結器～ピン・リンク式～品番：ＭＴＣ５４１　　その昔…軽便鉄道と呼ばれる規格の低い小さい鉄道で、よく使用されたのが「朝顔形連結器～ピン・リンク式～」でした。実物の連結器を5インチ(軌間127mm)ゲージに見合うように小さく製作しましたが、4.5mm厚の鉄板を使用し、強度は十分です。車体本体にネジでとめるだけで簡単に取り付けできます。黒染め表面処理を施し、見た目も実感あるこだわりの逸品です。ちなみに、朝顔形連結器というのは、その外観から花の“あさがお”に似ていることから付けられた愛称です。「ピン・リンクカプラー」とも呼ばれています。 ■ 部品構成 ■ 連結器本体とピンとリンクの三点一式 2個セット￥10,000(税込・送料別) 単品￥6,000(税込・送料別)
▲自由形産業用機関車みたちおもしろ機械工房製 ▲自由形産業用機関車の組立例その１ ※ライト等のパーツは付属していません。みたちおもしろ機械工房製 ▲自由形産業用機関車の組立例その２ ※ライト等のパーツは付属していません。みたちおもしろ機械工房製	製品名：自由形産業用機関車 (木製機関車ベーシックキット) 品番：ＭＬＷ５３１　自分だけの機関車が造れるキットが登場しました。車体は、自由形のＬ型産業用ディーゼル機関車タイプです。ボディーはMDF板、屋根は鉄板(防錆処理済)を使用しています。塗装やアクセサリーはお客様ご自身でオリジナリティーあふれる機関車を造り、走らせてみてください。組み立ては、ダボではめ込み式なので簡単にボディーが完成します。内部の動力は、動力台車ＭＤＴ５１１を別途ご購入のうえご使用ください。また、ディスプレーとして製作される場合は、付随台車も使用できますので、ご利用ください。 ■ 仕様(ボディーのみ) ■ 重量：3.3kg 全長：510mm 全幅：230mm 全高：410mm 1セット￥12,800(税込・送料別) －・－・－・－－・－・－・－－・－・－・－－・－・－・－－・－・製品名：台枠・鉄製(機関車用オプション) ￥6,800(税込・送料別) ※台枠のみで車輪等は付属していません
そういえば・・・電車や電気機関車の上にはなにかあったよな? みたちおもしろ機械工房では、乗用鉄道模型車両を自作される方にお使いいただくパーツとして、集電装置であるパンタグラフ（MPS16）とビューゲル（MBS01）の販売を開始しました。いずれも、5インチゲージ（8.5分の1サイズ）にマッチする大きさとなっており、自作した車両を引き立てること請け合いです。　また、インテリアとして飾ってみてはいかがでしょうか。どこからか、線路の響きが聞こえてきませんか？大きさは、パンタグラフ（MPS16）が幅170mm×長さ330mm×高さ200mm　（折りたたみ可能）、ビューゲル（MBS01）が幅85mm×長さ250mm（前後に動く）となっています。なお、本製品はダミーのため、実際に架線から電気をとることはできません念のため。また受注生産品のため、ご注文いただいてから納品まで１ヶ月ほどお時間をいただきます。　　　　　　500円玉とくらべてください！
	製品名：ビューゲル品番：ＭBS01 製品：完成品　路面電車や、小型の電気車両などの集電装置として一般的であった「ビューゲル」を5インチゲージ用のサイズ8.5分／1サイズとしてモデル化しました。プロトタイプは、東京都電などのもので、あの独特な“ふとんたたき”のようなユーモラスなスタイルを忠実に模型として再現しました。なお、本品はダミーのため、実際に架線から電気をとることはできませんのでご了承ください。 ■ 仕様 ■ 幅85mm×長さ250mm（前後に動く）完成品￥21,000円（税込・送料別） ※画像の台座(茶色)は付属しておりません。 ※受注生産品のため、ご注文いただいてから納品まで約１ヶ月ほどお時間をいただく場合があります。
	製品名：パンタグラフ品番：MPS16 製品：完成品大型の乗用鉄道模型車両用として、国鉄(JR)から私鉄などで使用されているもっとも一般的なPR16パンタグラフを製品化したものです。5インチゲージ用として8.5／1サイズに縮小し、実物のスタイルをこわさないようにモデル化しました。また、本品はダミーのため、実際に架線から電気をとることはできませんのでご了承ください。 ■ 仕様 ■ 幅170mm×長さ330mm×高さ200mm 完成品￥36,750円（税込・送料別） ※画像の台座(茶色)とパンタ碍子は付属しておりません。 ※受注生産品のため、ご注文いただいてから納品まで約１ヶ月ほどお時間をいただく場合があります。
